Proportionalventile

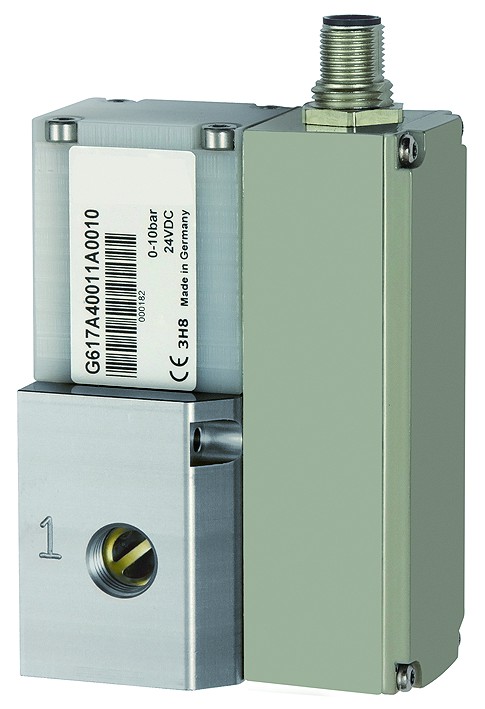

Proportional-Regelventil »sentronic LP«, 3-Wege-Ausführung, mit Regelkreis, 24 V DC, G 1/4, DN 4, Druckbereich 0 - 10 barProportionalventil zur einfachen und effizienten Druckregelung.Mit geringem Platzbedarf, einfacher Bedienung, modularem Aufbau und moderner Software (siehe Downloads) bietet das Ventil viele Möglichkeiten zur Optimierung Ihrer Prozesse.Digitale Kommunikation und Regeltechnik.Geringe Stromaufnahme < 4 W durch vorgesteuerte Pilotventile.Weitere Funktionen sind Diagnose, Parametrierung und Wartung.Vorgesteuertes Proportionalventil RoHS-, REACH-konform.Der Sollwert wird über die elektrische Steckverbindung als Einheitssignal (0 - 10 V) vorgegeben.

Chopperverstärker (zur Schaltschrankmontage), 24 V DC, für Proportional-Regelventil »posiflow«, Temperaturbereich -10 °C bis 60 °CZur Umwandlung des Einheitssignals 0 - 10 V, 0 - 20 mA oder 4 - 20 mA (einstellbar) in eineneingeprägten Strom (0 - 1 A). Der eingeprägte Strom ist pulsbreitenmoduliert und sorgt für einehysteresearme und temperaturstabile Ansteuerung.Mit einstellbarer Zeitrampe (EIN/AUS, einstellbar von 0,1 bis 3 Sek.).Der minimale und maximale Versorgungsstrom für die Spule ist in Abhängigkeit von denRegelsignalen einstellbar.

Steckerverstärker 24 V DC, für Proportional-Regelventil »posiflow«, G 1/4 und G 3/8, Temperaturbereich -10 °C bis 75 °CZur Umwandlung des Einheitssignals 0 - 10 V, 0 - 20 mA oder 4 - 20 mA (einstellbar) in eineneingeprägten Strom (0 - 1 A). Der eingeprägte Strom ist pulsbreitenmoduliert und sorgt für einehysteresearme und temperaturstabile Ansteuerung.Mit einstellbarer Zeitrampe (EIN/AUS, einstellbar von 0,1 bis 3 Sek.).Der minimale und maximale Versorgungsstrom für die Spule ist in Abhängigkeit von denRegelsignalen einstellbar.

Steckerverstärker 24 V DC, für Proportional-Regelventil »posiflow«, G 1/8, Temperaturbereich -10 °C bis 75 °CZur Umwandlung des Einheitssignals 0 - 10 V, 0 - 20 mA oder 4 - 20 mA (einstellbar) in eineneingeprägten Strom (0 - 1 A). Der eingeprägte Strom ist pulsbreitenmoduliert und sorgt für einehysteresearme und temperaturstabile Ansteuerung.Mit einstellbarer Zeitrampe (EIN/AUS, einstellbar von 0,1 bis 3 Sek.).Der minimale und maximale Versorgungsstrom für die Spule ist in Abhängigkeit von denRegelsignalen einstellbar.

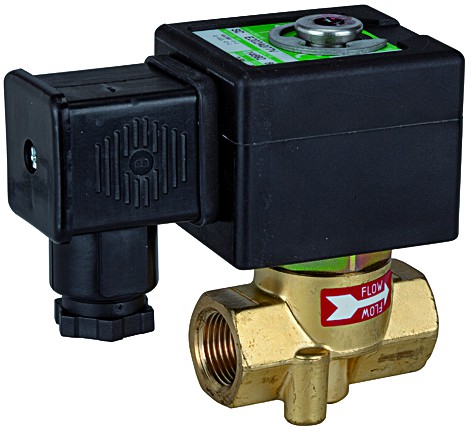

Proportional-Regelventil »posiflow«, für Wasser / Öl, 24 V DC, NC, G 3/8, DN 7,1, Betriebsdruckdifferenz max. 1,0 barZur elektronischen Durchflussregelung.Für alle Anwendungen, in denen der Durchfluss einer Flüssigkeit oder eines Gases geregelt werden soll.Das Ventil arbeitet durch eine spezielle Magnetankertechnik mit geringer Reibung und hoher Dynamik.Bei Verwendung dieses Gerätes mit einem Steckerverstärker:Minimaler und maximaler Strom sowie die Frequenz sind über integrierte Potentiometer veränderbar.Eine Stromrampe ist ebenfalls zuschaltbar und über Potentiometer veränderbar. Damit lassen sich trotz sprungförmiger Sollwertänderungen langsame Durchflussänderungen erzielen.Bei Sollwerten < 200 mV (< 0,4 / 4,4 mA) wird der Ansteuerstrom komplett abgeschaltet, so dass das Ventil stromlos ist (Dichtschließfunktion).Zum Betrieb dieser Proportionalventile empfehlen wir die Verwendung eines Steckerverstärkers.Vorteile:- platz- und kostensparend- integrierter Temperaturausgleich- präzise Regelung- optimaler Durchfluss ohne Wasserschlag- Rampenfunktion für eine sanftere Reaktion auf sprunghafte Veränderung des Eingangssignals- Abschaltfunktion

Proportional-Regelventil »posiflow«, für Wasser / Öl, 24 V DC, NC, G 3/8, DN 5,6, Betriebsdruckdifferenz max. 1,4 barZur elektronischen Durchflussregelung.Für alle Anwendungen, in denen der Durchfluss einer Flüssigkeit oder eines Gases geregelt werden soll.Das Ventil arbeitet durch eine spezielle Magnetankertechnik mit geringer Reibung und hoher Dynamik.Bei Verwendung dieses Gerätes mit einem Steckerverstärker:Minimaler und maximaler Strom sowie die Frequenz sind über integrierte Potentiometer veränderbar.Eine Stromrampe ist ebenfalls zuschaltbar und über Potentiometer veränderbar. Damit lassen sich trotz sprungförmiger Sollwertänderungen langsame Durchflussänderungen erzielen.Bei Sollwerten < 200 mV (< 0,4 / 4,4 mA) wird der Ansteuerstrom komplett abgeschaltet, so dass das Ventil stromlos ist (Dichtschließfunktion).Zum Betrieb dieser Proportionalventile empfehlen wir die Verwendung eines Steckerverstärkers.Vorteile:- platz- und kostensparend- integrierter Temperaturausgleich- präzise Regelung- optimaler Durchfluss ohne Wasserschlag- Rampenfunktion für eine sanftere Reaktion auf sprunghafte Veränderung des Eingangssignals- Abschaltfunktion

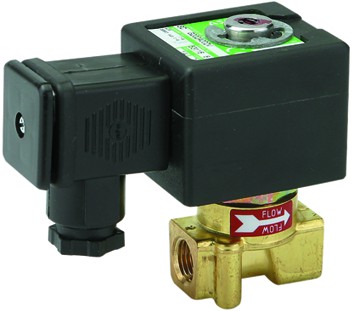

Proportional-Regelventil »posiflow«, für Wasser / Öl, 24 V DC, NC, G 1/4, DN 3,2, Betriebsdruckdifferenz max. 4,0 barZur elektronischen Durchflussregelung.Für alle Anwendungen, in denen der Durchfluss einer Flüssigkeit oder eines Gases geregelt werden soll.Das Ventil arbeitet durch eine spezielle Magnetankertechnik mit geringer Reibung und hoher Dynamik.Bei Verwendung dieses Gerätes mit einem Steckerverstärker:Minimaler und maximaler Strom sowie die Frequenz sind über integrierte Potentiometer veränderbar.Eine Stromrampe ist ebenfalls zuschaltbar und über Potentiometer veränderbar. Damit lassen sich trotz sprungförmiger Sollwertänderungen langsame Durchflussänderungen erzielen.Bei Sollwerten < 200 mV (< 0,4 / 4,4 mA) wird der Ansteuerstrom komplett abgeschaltet, so dass das Ventil stromlos ist (Dichtschließfunktion).Zum Betrieb dieser Proportionalventile empfehlen wir die Verwendung eines Steckerverstärkers.Vorteile:- platz- und kostensparend- integrierter Temperaturausgleich- präzise Regelung- optimaler Durchfluss ohne Wasserschlag- Rampenfunktion für eine sanftere Reaktion auf sprunghafte Veränderung des Eingangssignals- Abschaltfunktion

Proportional-Regelventil »posiflow«, für Wasser / Öl, 24 V DC, NC, G 1/4, DN 2,4, Betriebsdruckdifferenz max. 8,0 barZur elektronischen Durchflussregelung.Für alle Anwendungen, in denen der Durchfluss einer Flüssigkeit oder eines Gases geregelt werden soll.Das Ventil arbeitet durch eine spezielle Magnetankertechnik mit geringer Reibung und hoher Dynamik.Bei Verwendung dieses Gerätes mit einem Steckerverstärker:Minimaler und maximaler Strom sowie die Frequenz sind über integrierte Potentiometer veränderbar.Eine Stromrampe ist ebenfalls zuschaltbar und über Potentiometer veränderbar. Damit lassen sich trotz sprungförmiger Sollwertänderungen langsame Durchflussänderungen erzielen.Bei Sollwerten < 200 mV (< 0,4 / 4,4 mA) wird der Ansteuerstrom komplett abgeschaltet, so dass das Ventil stromlos ist (Dichtschließfunktion).Zum Betrieb dieser Proportionalventile empfehlen wir die Verwendung eines Steckerverstärkers.Vorteile:- platz- und kostensparend- integrierter Temperaturausgleich- präzise Regelung- optimaler Durchfluss ohne Wasserschlag- Rampenfunktion für eine sanftere Reaktion auf sprunghafte Veränderung des Eingangssignals- Abschaltfunktion

Proportional-Regelventil »posiflow«, für Luft / Gas, 24 V DC, NC, G 3/8, DN 7,1, Betriebsdruckdifferenz max. 1,0 barZur elektronischen Durchflussregelung.Für alle Anwendungen, in denen der Durchfluss einer Flüssigkeit oder eines Gases geregelt werden soll.Das Ventil arbeitet durch eine spezielle Magnetankertechnik mit geringer Reibung und hoher Dynamik.Bei Verwendung dieses Gerätes mit einem Steckerverstärker:Minimaler und maximaler Strom sowie die Frequenz sind über integrierte Potentiometer veränderbar.Eine Stromrampe ist ebenfalls zuschaltbar und über Potentiometer veränderbar. Damit lassen sich trotz sprungförmiger Sollwertänderungen langsame Durchflussänderungen erzielen.Bei Sollwerten < 200 mV (< 0,4 / 4,4 mA) wird der Ansteuerstrom komplett abgeschaltet, so dass das Ventil stromlos ist (Dichtschließfunktion).Zum Betrieb dieser Proportionalventile empfehlen wir die Verwendung eines Steckerverstärkers.Vorteile:- platz- und kostensparend- integrierter Temperaturausgleich- präzise Regelung- optimaler Durchfluss ohne Wasserschlag- Rampenfunktion für eine sanftere Reaktion auf sprunghafte Veränderung des Eingangssignals- Abschaltfunktion

Proportional-Regelventil »posiflow«, für Luft / Gas, 24 V DC, NC, G 3/8, DN 5,6, Betriebsdruckdifferenz max. 1,4 barZur elektronischen Durchflussregelung.Für alle Anwendungen, in denen der Durchfluss einer Flüssigkeit oder eines Gases geregelt werden soll.Das Ventil arbeitet durch eine spezielle Magnetankertechnik mit geringer Reibung und hoher Dynamik.Bei Verwendung dieses Gerätes mit einem Steckerverstärker:Minimaler und maximaler Strom sowie die Frequenz sind über integrierte Potentiometer veränderbar.Eine Stromrampe ist ebenfalls zuschaltbar und über Potentiometer veränderbar. Damit lassen sich trotz sprungförmiger Sollwertänderungen langsame Durchflussänderungen erzielen.Bei Sollwerten < 200 mV (< 0,4 / 4,4 mA) wird der Ansteuerstrom komplett abgeschaltet, so dass das Ventil stromlos ist (Dichtschließfunktion).Zum Betrieb dieser Proportionalventile empfehlen wir die Verwendung eines Steckerverstärkers.Vorteile:- platz- und kostensparend- integrierter Temperaturausgleich- präzise Regelung- optimaler Durchfluss ohne Wasserschlag- Rampenfunktion für eine sanftere Reaktion auf sprunghafte Veränderung des Eingangssignals- Abschaltfunktion

Proportional-Regelventil »posiflow«, für Luft / Gas, 24 V DC, NC, G 1/4, DN 3,2, Betriebsdruckdifferenz max. 4,0 barZur elektronischen Durchflussregelung.Für alle Anwendungen, in denen der Durchfluss einer Flüssigkeit oder eines Gases geregelt werden soll.Das Ventil arbeitet durch eine spezielle Magnetankertechnik mit geringer Reibung und hoher Dynamik.Bei Verwendung dieses Gerätes mit einem Steckerverstärker:Minimaler und maximaler Strom sowie die Frequenz sind über integrierte Potentiometer veränderbar.Eine Stromrampe ist ebenfalls zuschaltbar und über Potentiometer veränderbar. Damit lassen sich trotz sprungförmiger Sollwertänderungen langsame Durchflussänderungen erzielen.Bei Sollwerten < 200 mV (< 0,4 / 4,4 mA) wird der Ansteuerstrom komplett abgeschaltet, so dass das Ventil stromlos ist (Dichtschließfunktion).Zum Betrieb dieser Proportionalventile empfehlen wir die Verwendung eines Steckerverstärkers.Vorteile:- platz- und kostensparend- integrierter Temperaturausgleich- präzise Regelung- optimaler Durchfluss ohne Wasserschlag- Rampenfunktion für eine sanftere Reaktion auf sprunghafte Veränderung des Eingangssignals- Abschaltfunktion

Proportional-Regelventil »posiflow«, für Luft / Gas, 24 V DC, NC, G 1/4, DN 2,4, Betriebsdruckdifferenz max. 8,0 barZur elektronischen Durchflussregelung.Für alle Anwendungen, in denen der Durchfluss einer Flüssigkeit oder eines Gases geregelt werden soll.Das Ventil arbeitet durch eine spezielle Magnetankertechnik mit geringer Reibung und hoher Dynamik.Bei Verwendung dieses Gerätes mit einem Steckerverstärker:Minimaler und maximaler Strom sowie die Frequenz sind über integrierte Potentiometer veränderbar.Eine Stromrampe ist ebenfalls zuschaltbar und über Potentiometer veränderbar. Damit lassen sich trotz sprungförmiger Sollwertänderungen langsame Durchflussänderungen erzielen.Bei Sollwerten < 200 mV (< 0,4 / 4,4 mA) wird der Ansteuerstrom komplett abgeschaltet, so dass das Ventil stromlos ist (Dichtschließfunktion).Zum Betrieb dieser Proportionalventile empfehlen wir die Verwendung eines Steckerverstärkers.Vorteile:- platz- und kostensparend- integrierter Temperaturausgleich- präzise Regelung- optimaler Durchfluss ohne Wasserschlag- Rampenfunktion für eine sanftere Reaktion auf sprunghafte Veränderung des Eingangssignals- Abschaltfunktion

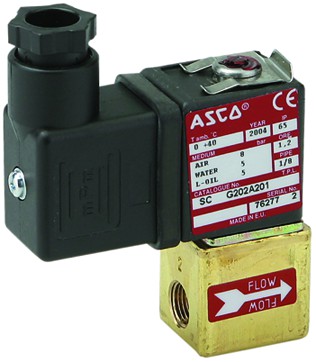

Proportional-Regelventil »posiflow«, für Luft / Gas / Wasser / Öl, 24 V DC, NC, G 1/8, DN 1,6, Betriebsdruckdifferenz max. 4,0 barZur elektronischen Durchflussregelung.Für alle Anwendungen, in denen der Durchfluss einer Flüssigkeit oder eines Gases geregelt werden soll.Das Ventil arbeitet durch eine spezielle Magnetankertechnik mit geringer Reibung und hoher Dynamik.Bei Verwendung dieses Gerätes mit einem Steckerverstärker:Minimaler und maximaler Strom sowie die Frequenz sind über integrierte Potentiometer veränderbar.Eine Stromrampe ist ebenfalls zuschaltbar und über Potentiometer veränderbar. Damit lassen sich trotz sprungförmiger Sollwertänderungen langsame Durchflussänderungen erzielen.Bei Sollwerten < 200 mV (< 0,4 / 4,4 mA) wird der Ansteuerstrom komplett abgeschaltet, so dass das Ventil stromlos ist (Dichtschließfunktion).Zum Betrieb dieser Proportionalventile empfehlen wir die Verwendung eines Steckerverstärkers.Vorteile:- platz- und kostensparend- integrierter Temperaturausgleich- präzise Regelung- optimaler Durchfluss ohne Wasserschlag- Rampenfunktion für eine sanftere Reaktion auf sprunghafte Veränderung des Eingangssignals- Abschaltfunktion

Proportional-Regelventil »posiflow«, für Luft / Gas / Wasser / Öl, 24 V DC, NC, G 1/8, DN 1,2, Betriebsdruckdifferenz max. 5,0 barZur elektronischen Durchflussregelung.Für alle Anwendungen, in denen der Durchfluss einer Flüssigkeit oder eines Gases geregelt werden soll.Das Ventil arbeitet durch eine spezielle Magnetankertechnik mit geringer Reibung und hoher Dynamik.Bei Verwendung dieses Gerätes mit einem Steckerverstärker:Minimaler und maximaler Strom sowie die Frequenz sind über integrierte Potentiometer veränderbar.Eine Stromrampe ist ebenfalls zuschaltbar und über Potentiometer veränderbar. Damit lassen sich trotz sprungförmiger Sollwertänderungen langsame Durchflussänderungen erzielen.Bei Sollwerten < 200 mV (< 0,4 / 4,4 mA) wird der Ansteuerstrom komplett abgeschaltet, so dass das Ventil stromlos ist (Dichtschließfunktion).Zum Betrieb dieser Proportionalventile empfehlen wir die Verwendung eines Steckerverstärkers.Vorteile:- platz- und kostensparend- integrierter Temperaturausgleich- präzise Regelung- optimaler Durchfluss ohne Wasserschlag- Rampenfunktion für eine sanftere Reaktion auf sprunghafte Veränderung des Eingangssignals- Abschaltfunktion

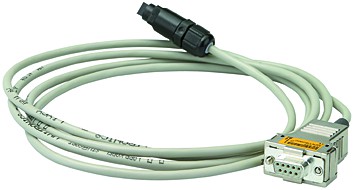

RS 232-Umsetzer, 2 m Kabel mit 9-poligem Sub-D-Stecker, für Proportional-Regelventil »sentronic D«

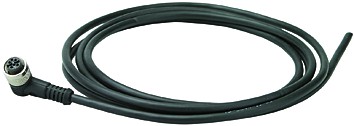

Spannungsversorgungskabel 2 m, 5 x 0,25 mm², inkl. M12-Winkelleitungsdose

M12-Winkelleitungsdose, 5-polig, mit Schraubklemmen

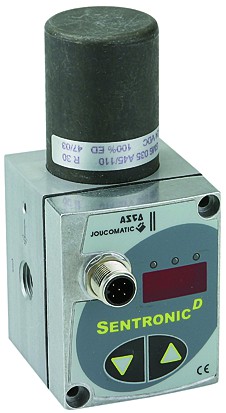

Proportional-Regelventil »sentronic D«, 3-Wege-Ausführung, digital, 24 V DC, G 3/8, DN 8, Druckbereich 0 - 10 barZur elektronischen Druckregelung.Hochdynamisches 3-Wege-Proportionalventil mit digitaler Steuerung.D steht für:- Digitale Steuerungstechnik- Display (integrierte Anzeige)- Direkt gesteuertes Ventil- Dynamisch (hohe Geschwindigkeit)Eine Besonderheit stellt die DaS-Software (siehe Downloads) dar, die über einen PC (Rechnerschnittstelle RS 232) die Möglichkeit der optimalen Reglereinstellung bietet. Gleichzeitig kann der Soll- und Istwert visualisiert werden.Weitere Funktionen sind Diagnose, Parametrierung und Wartung. Über das integrierte Display und die Funktionstasten kann das Ventil im Ausgangs-Druck ebenfalls verändert und auch ohne PC betrieben werden.Vorteile:- geringe Hysterese- sehr kurze Ansprechzeiten- extrem geringe Ansprechempfindlichkeit- kein ständiger Luftverbrauch- analoger Istwert-Ausgang- digitale Regelung- hohe Geschwindigkeit- Kommunikation mit einem PC

Proportional-Regelventil »sentronic D«, 3-Wege-Ausführung, digital, 24 V DC, G 1/4, DN 8, Druckbereich 0 - 10 barZur elektronischen Druckregelung.Hochdynamisches 3-Wege-Proportionalventil mit digitaler Steuerung.D steht für:- Digitale Steuerungstechnik- Display (integrierte Anzeige)- Direkt gesteuertes Ventil- Dynamisch (hohe Geschwindigkeit)Eine Besonderheit stellt die DaS-Software (siehe Downloads) dar, die über einen PC (Rechnerschnittstelle RS 232) die Möglichkeit der optimalen Reglereinstellung bietet. Gleichzeitig kann der Soll- und Istwert visualisiert werden.Weitere Funktionen sind Diagnose, Parametrierung und Wartung. Über das integrierte Display und die Funktionstasten kann das Ventil im Ausgangs-Druck ebenfalls verändert und auch ohne PC betrieben werden.Vorteile:- geringe Hysterese- sehr kurze Ansprechzeiten- extrem geringe Ansprechempfindlichkeit- kein ständiger Luftverbrauch- analoger Istwert-Ausgang- digitale Regelung- hohe Geschwindigkeit- Kommunikation mit einem PC

Proportional-Regelventil »sentronic D«, 3-Wege-Ausführung, digital, 24 V DC, G 1/4, DN 4, Druckbereich 0 - 10 barZur elektronischen Druckregelung.Hochdynamisches 3-Wege-Proportionalventil mit digitaler Steuerung.D steht für:- Digitale Steuerungstechnik- Display (integrierte Anzeige)- Direkt gesteuertes Ventil- Dynamisch (hohe Geschwindigkeit)Eine Besonderheit stellt die DaS-Software (siehe Downloads) dar, die über einen PC (Rechnerschnittstelle RS 232) die Möglichkeit der optimalen Reglereinstellung bietet. Gleichzeitig kann der Soll- und Istwert visualisiert werden.Weitere Funktionen sind Diagnose, Parametrierung und Wartung. Über das integrierte Display und die Funktionstasten kann das Ventil im Ausgangs-Druck ebenfalls verändert und auch ohne PC betrieben werden.Vorteile:- geringe Hysterese- sehr kurze Ansprechzeiten- extrem geringe Ansprechempfindlichkeit- kein ständiger Luftverbrauch- analoger Istwert-Ausgang- digitale Regelung- hohe Geschwindigkeit- Kommunikation mit einem PC

Proportional-Regelventil »sentronic D«, 3-Wege-Ausführung, digital, 24 V DC, G 1/8, DN 4, Druckbereich 0 - 10 barZur elektronischen Druckregelung.Hochdynamisches 3-Wege-Proportionalventil mit digitaler Steuerung.D steht für:- Digitale Steuerungstechnik- Display (integrierte Anzeige)- Direkt gesteuertes Ventil- Dynamisch (hohe Geschwindigkeit)Eine Besonderheit stellt die DaS-Software (siehe Downloads) dar, die über einen PC (Rechnerschnittstelle RS 232) die Möglichkeit der optimalen Reglereinstellung bietet. Gleichzeitig kann der Soll- und Istwert visualisiert werden.Weitere Funktionen sind Diagnose, Parametrierung und Wartung. Über das integrierte Display und die Funktionstasten kann das Ventil im Ausgangs-Druck ebenfalls verändert und auch ohne PC betrieben werden.Vorteile:- geringe Hysterese- sehr kurze Ansprechzeiten- extrem geringe Ansprechempfindlichkeit- kein ständiger Luftverbrauch- analoger Istwert-Ausgang- digitale Regelung- hohe Geschwindigkeit- Kommunikation mit einem PC
