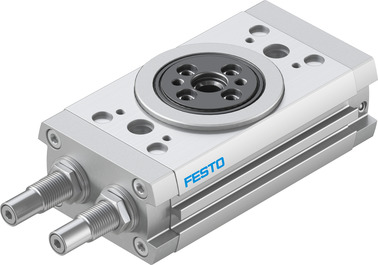

Schwenkantrieb DRRD-16-180-FH-Y9A
Produktinformationen "Schwenkantrieb DRRD-16-180-FH-Y9A"
Schwenkantrieb DRRD-16-180-FH-Y9A Baugröße [mm]: 16 mm; Endlagenverriegelung: Ohne; Energiedurchführung: Keine; Funktion: Doppeltwirkend; Zwischenposition: Ohne; Zulässiges Massenträgheitsmoment: 0,07 kgm2
| Baugröße: | 16 |
|---|---|
| Betriebsdruck/BAR: | 2 BAR |
| Betriebsdruck/MPA: | 0.2 MPA |
| Betriebsmedium: | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Dämpfung: | interne hydraulische Dämpfung normal |
| Dämpfungswinkel: | 43 DEG |
| Einbaulage: | beliebig |
| Einstellbereich Schwenkwinkel beidseitig: | +10 /-170 deg |
| Funktionsweise: | doppeltwirkend |
| Hinweis zum Betriebs-/Steuermedium: | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Konstruktiver Aufbau: | Zahnstange/Ritzel |
| LABS-Konformität: | VDMA24364-Zone III |
| Positionserkennung: | für Näherungsschalter |
| Schwenkwinkel: | 180 DEG |
| Symbol: | 00991265 |
